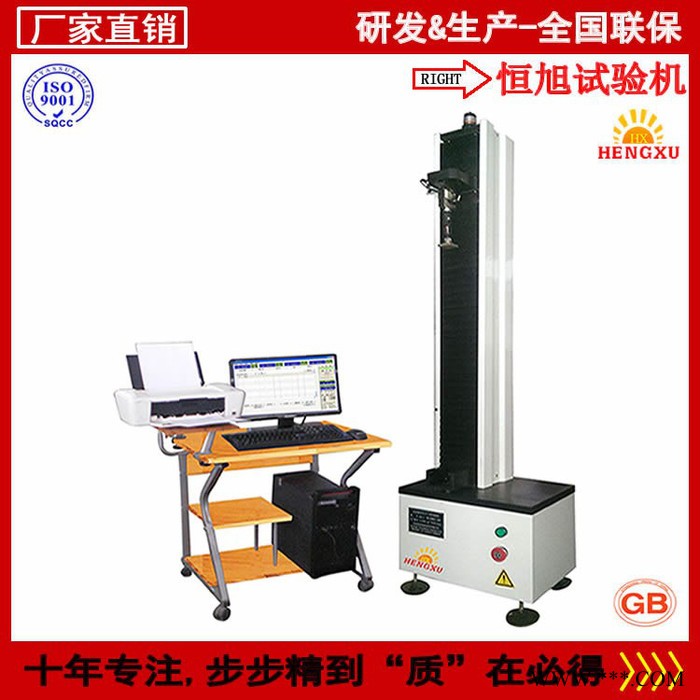

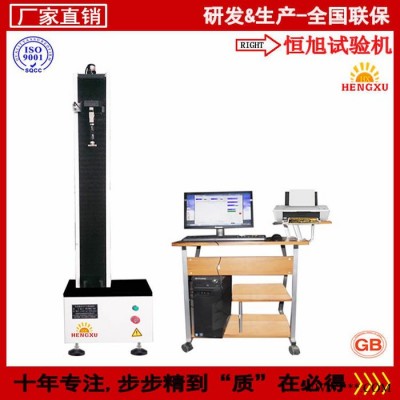

該系列拉力試驗機適用于橡膠、塑料、紡織物、防水材料、電線、電纜、網繩、金屬絲、金屬棒、        金屬板、五金、橡塑膠、鞋類、皮革、服裝、紡織、絕緣體、端子等各種金屬、非金屬及復合材料的力        學性能指標的測試，如拉伸，撕裂，剝離，抗壓，彎曲，抗剪切，三點抗折等各項物性測試性能。本機        具有試驗力數字顯示，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能，試驗結果完全符合國家        相關標準的要求。

      3.3功能與特點：

          HDW系列微機控制萬能試驗機的設計融匯了先進試驗設備的控制技術及外形設計，本機外形美觀、操        作方便、無污染、噪音低，性能穩定可靠，具有比較寬的調速范圍。該機采用交流分頻步進調速電機及        交流數字伺服調速系統作為驅動裝置，經圓弧同步帶及圓弧同步帶輪減速系統減速后帶動精密滾珠絲杠        副加載，完成試樣的多種力學性能試驗。

       3.3.1、設備特點

            3.3.1.1、采用高精度、全數字調速系統及精密減速系統，驅動精密絲杠副進行試驗，實現試驗速        度的大范圍調節，試驗過程噪音低、運行平穩。

            3.3.1.2、可選用萬向節十字插銷結構，一方面便于試樣夾持，保證試驗同心度，另一方面很好的        消除了不規則試樣對傳感器的影響。
            3.3.1.3、Windows操作系統，人性化操作界面，可顯示試驗方法選擇界面、試驗參數選擇界面、試        驗操作及結果顯示界面和曲線顯示界面，并可實時顯示各參數曲線，便于試驗數據分析，過程監控。
            3.3.1.4、可實現試樣裝夾時橫梁快慢升降調整，具有過流、過壓、過載等保護裝置。
            3.3.1.5、配置打印機，可直接實現試驗過程的控制及數據的存儲、打印。

       3.3.2、軟件特點

            3.3.2.1、測試標準模塊化功能:提供使用者設定所需應用的測試標準設定，范圍涵蓋GB、ASTM、          DIN、JIS、BS…等測試標準規范。

            3.3.2.2、試品資料:提供使用者設定所有試品數據，一次輸入數據永久重復使用，并可自行增修公        式以提高測試數據契合性。
            3.3.2.3、 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇自己喜好的報表格式(測試程序        新增內建EXCEL報表編輯功能擴展了以往單一專業報表的格局) 。
            3.3.2.4、 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、5、lb，變        形單位mm、cm、inch。
            3.3.2.5、圖形曲線尺度自動最佳化Auto Scale，可使圖形以最佳尺度顯示，并可于測試中實時圖        形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
            3.3.2.6、測試結果可以WORD、EXCEL格式的數據形式輸出。

            3.3.2.7、測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后        環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、        彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點        位移x％荷重、斷點荷重X％位移、等等。
            3.3.2.8、數據備份：測試數據可保存在任意硬盤分區。
            3.3.2.9、軟件具有歷史測試數據演示功能。

            3.3.2.10、普通測試項目：(普通顯示值及計算值)
            ●拉伸應力   ●拉伸強度
            ●扯斷強度   ●扯斷伸長率
            ●定伸應力   ●定應力伸長率
            ●定應力力值  ●撕裂強度
            ●任意點力值  ●任意點伸長率
            ●抽出力    ●粘合力及取峰值計算值
            ●壓力試驗   ●剪切力剝離力試驗
            ●彎曲試驗   ●拔出力穿刺力試驗

            3.3.2.11、特殊測試項目：

               A.彈性系數即彈性楊氏模量定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之             系數，其值越高，材料越強韌。
               B.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
               C.彈性限：為材料所能承受而不呈永久變形之最大應力。
               D.彈性變形：除去荷重后，材料的變形完全消失。
               E.永久變形：除去荷重后，材料仍殘留變形。
               F.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一             般以上屈服點作為屈服點。屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后             在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。
              G.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
              H.彈簧K值：與變形同相位的作用力分量與形變之比。
              I.有效彈性和滯后損失：
                在拉力試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣             收縮時恢復的功和伸張時消耗的功之比的百分數，即為有效彈性；測定試樣伸長、收縮時所損失的             能與伸長時所消耗的功之比的百分數，即為滯后損失。

      3.4控制系統界面如下：

          ● 試驗操作界面如圖1和圖2所示：

圖1

圖2

          軟件包括標題欄、菜單欄、當前量顯示欄、控制面板、試驗時間顯示、機臺升降速度、手動取點、材       料選擇與修改、測試方法選擇與修改、控制參數選擇與修改、結果選擇與修改、結果顯示表格、歷史記錄       操作、報表操作和力量-位移等曲線顯示等。

          標題欄：軟件名稱、版本等信息

          菜單欄：軟件的管理和功能操作等，

          當前量顯示欄：顯示力量、位移等當前值，可通過下拉列表選擇要顯示的項目，如圖3所示

圖3

         控制面板：控制機臺上升、下降以及執行測試等操作

         機臺升降速度：調節機臺上升下降的速度

         手動取點：手動在曲線上抓取特征點。

         材料選擇與修改

         測試方法選擇與修改

         控制參數選擇與修改

         結果選擇與修改

         結果顯示表格

         歷史記錄操作：打開記錄即打開一條歷史測試記錄，最多只能打開一條記錄，當重復打開時將覆蓋上      次打開的記錄；刪除記錄即刪除一條或多條選中的記錄；添加記錄即在上次基礎上新增打開一條或多條記      錄。

         報表操作：打印報表即輸出報表到打印機執行打??；編輯報表即打開報表進行編輯；Word報表即根據      Word報表模版產生一個Word格式的報表

         力量-位移等曲線顯示：顯示測試曲線。

    3.5售后質量服務：

        設備在訂貨方正式驗收合格后、視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨      方對設備出現的各類故障及時免費維修服務，對非人為造成的各類零件損壞，及時免費更換。保修期外設      備在使用過程中發生故障，供貨方及時對訂貨方服務，積極協助訂貨方完成維修任務。
