產品說明：

數控切割機是一種高精度鋼板熱切割的自動化設備，用于各種異形碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型板材下料。該機

型主要特點是采用了雙邊驅動的傳動方式，機器運行平穩、定位精度高、外形簡潔美觀，模塊化設計使得機器零部件的互換性強，設備的功能擴展更為簡便。該設備已在造船工業、重型機械、化工設備、鍋爐制造、機車車輛、石油化工等制造行業得到廣泛應用。

產品特點：

1、橫梁采用廂式焊接結構，具有剛性好，精度高，自動輕，慣量小的特點。

2、縱、橫向傳動均采用精密齒輪齒條（7級精度）傳動，橫向?qū)к壊捎酶呔鹊闹本€導軌，縱向?qū)к壥怯删芗庸さ奶刂其撥壷瞥桑ＷC了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速部分采用紐氏達特齒輪減速器，可以非常精準的保證運動的精度和平衡度。

3、驅動系統選用世界知名品牌日本松下伺服系統，使整機運行平穩，速度變速范圍寬，加速時間短

簡介

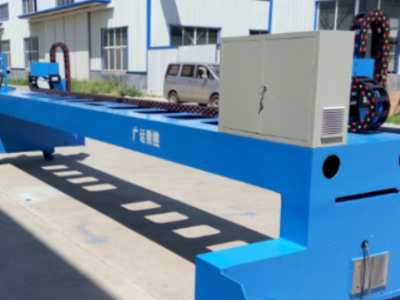

GZ型數控等離子火焰割機，它是一種火焰割機和數控等離子切割機二者混合為一體的多功能火焰切割機。本機是一種將數控，精密機械傳動，氧氣—燃?xì)馇懈钊呒夹g(shù)相結合的高效率，高精度，高可靠性的熱切割設備。本機能進行多種形狀的線切割，能在X--Y平面內切各種（直線，圓弧、非圓弧曲線的組合…）圖形，設備電氣上有三個部份組成，控制系統，驅動系統，控制柜，設備操作簡便，系統維護方便，它不僅是金屬結構（鋼結構）廠，造船業，起重運輸制造業，建筑業必配的設備之一，而且還是重型機械，化工業，鍋爐制造業，機車車輛制造業，石油化工業等行業的高精度熱切割的基礎設備。

2、技術性能參數

軌   距：   3000 mm(可定制)

軌   長：   8000mm(可定制)

有效長度：   6000mm(可定制)

切割寬度：   2300mm(可定制)

切割速度：   100-750mm/min

切割厚度：   6-150mm

切割表面質量：符合JB/T10045.4-99標準中的Ⅱ級

最高速度：   6000mm/min

橫向割炬：   2組（一主一從）

等離子電源 華源100(可定制)

控制系統： 上海交大數控系統配日本松下全數字式交流伺服驅動系統

傳   動：   CP4精密齒輪齒條傳動

驅   動：  單邊（日本松下全數字式交流伺服驅動系統）

速   度：  無級調速

裝機容量：   1.5KW

電   源：   AC   220V   50HZ

3、供貨范圍組成單元

A：機架總成  含：機架，管路，橫向滑架及其縱、橫向減速箱等。

B：軌道總成  含：主副道軌4付及其附件，每付2米長。

C：割炬總成  含：一等一火。

D：電控總成  含：電器柜，縱、橫向電機及其附件。

E：數控總成  含：上海交大數控系統配日本松下全數字式交流伺服驅動系統。

F：氣路總成  含：三路供氣總管、電磁閥、壓力表、回火防止器
