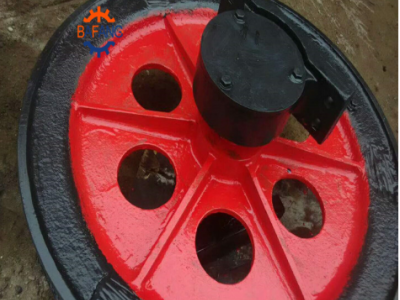

天輪head sheave又叫 繩輪(sheave wheel) 是設置在井架或暗井頂部，承托提升鋼絲繩的導向輪。礦井立井井架上方調節鋼絲繩運動方向的定滑輪,他承載著罐籠、吊桶或者立井箕斗的重量，也常常被看作礦井的標志。按《煤礦安全規程》，提升設備的天輪的 小直徑與鋼絲繩直徑之比值應符合：井上提升裝置的滾筒和圍抱角大于90°的天輪，不得小于80；圍抱角小于90°的天輪，不得小于60；井下圍抱角大于90°的天輪，不得小于60；圍抱角小于90°的天輪不得小于40。
用途：
天輪安裝在井架上，作支撐，供礦井提升時支拖提升機卷筒到提升容器之間，引導鋼絲繩轉向之用。繩槽帶塑襯或膠塊，增加鋼絲繩的使用壽命。
工作原理：
1、立井天輪及鑿井天輪的輪體只作旋轉運動。2、立井天輪主要用于立井提升及斜井箕提升。3、鑿井天輪用于立井鑿時懸吊吊盤及穩繩。4、游動天輪的輪體除作旋轉運動外，還可以軸向移動，主要適用于串車提升。
分類：
   TZG-800/16，TZG-1000/20，TZG1200/20，TZG1400/24.5，TZG1600/24.5，TZG2000/24.5，TZG2500/28
型號組成得含義（以TZG-800/16為例）
T：天輪；
Z：
G：固定；
800：天輪直徑0.8m；
16：鋼絲繩直徑16mm。
組成：
參數：
型號 天輪直徑
（m） 鋼絲繩直徑
（mm） 兩軸承中心距
（mm）
TZG-800/16 0.8 16 500
TZG-1000/20 1.0 20 550
TZG-1200/20 1.2 20 550
TZG-1400/24.5 1.4 24.5 600
TZG-1600/24.5 1.6 24.5 600
TZG-2000/24.5 2.0 24.5 700
TZG-2500/28 2.5 28 800

此產品為定制產品，不支持退換貨
