| 加工定制 : | 是 | 品牌 : | 悅朔 |
| 類型 : | 翻轉機 | 用途 : | 90度翻轉 |
| 售后服務 : | 整機質保一年 | 型號 : | FZ-10 |
| 產品別名 : | 翻模機 |

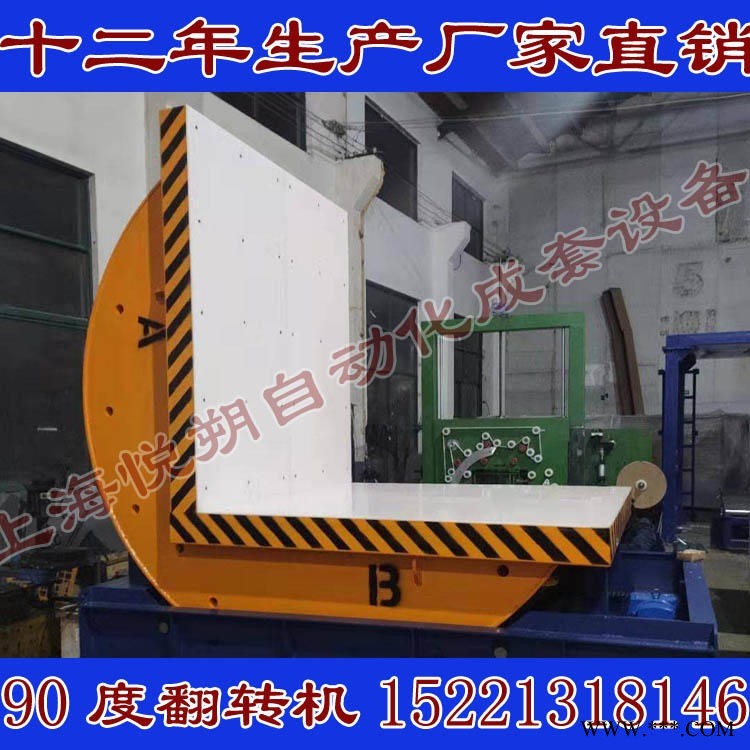

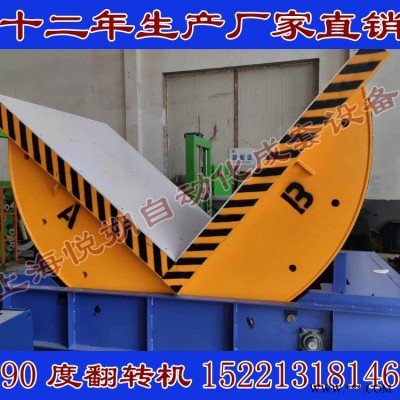

本機能適應不同規格的貨物的翻轉要求，實現將臥式轉換成立式或將立式轉換成臥式的作業目標。廣泛應用于冶金、模具、造紙、冷藏等行業。
1、產品特性
●機械式翻轉系統，不會出現倒轉現象。
●獨特的雙邊鏈輪箱傳動。
●四托輥機構，保證設備平穩運行。
●托輥及翻轉底座均有安全防護罩，保證人員操作安全。
●有過電流保護裝置，翻轉機超過翻轉重量，會自動斷電停機保護，不會損壞電機。
●裝有法國施耐德空氣開關，含過流、過載、短路、缺相保護功能。
●配有遙控收納箱，遙控開關及線不用時，可以放進收納箱。防止暴露在外導致安全隱患。
●托輥內軸承采用固銅套+哈爾賓軸承，耐磨、耐高溫，徑向承受力大。
●控制系統采用24V安全電壓，保證員工操作安全。
●電器部分采用漏電保護斷路器，過載斷路開關，及過電流保護接觸器，有效防止漏電及過載產生的安全隱患。
● 配備無線操作手柄、可遠距離操作，安全可靠。
●采用多重限位開關及機械保護裝置，確定操作安全。
●設備電機啟動采用緩啟動，緩停止，運行平穩、快捷。不會出現突然倒塌現象。
●采用硬齒面斜齒輪工業減速機（考慮1.5倍安全系數），噪音小，力矩大,運行更加平穩。
●電機帶停車剎車自鎖功能，可任意位置停機，翻轉體原位鎖定，安全可靠。
●翻轉機鋼材結構：
機身采用Q235全鋼焊接結構，有足夠的強度及剛性。翻轉臺面采用中板。
托輥輪及軸均采用45#圓鋼經車床精加工而成，并經過高溫淬火處理。具有較高的強度。
●翻轉機傳動系統：
采用機械鏈式傳動，電機采用硬齒面斜齒輪減速電機加變頻起動，緩啟動，緩停止，扭力更強。 鏈條采用國內知名品牌（自強），雙邊。（雙邊垂直向上的拉力400KN）保證翻轉安全平穩。
旋轉緩啟動，有效防護因電機突然通電加速給減速機帶來損傷，有效延長減速機的使用壽命。
●雄渾堅固的機身設計，經久耐用。烤漆工藝，顏色可選。
●操作簡單，經久耐用。
●安全、穩定、快捷。
機械式技術參數
型號 | FZ-10 |
承載 | 10T |
翻轉角度 | 90° |
翻轉平面 | A：1500*1500，B：1500*1500 |
翻轉速度 | 40±10秒 |
環境條件 | 噪音≤75DB 濕度≤98%，溫度-10-40℃ |
傳動方式 | 四托輥 硬齒面減速電機 |
減速比 | 1：286 |
總 功 率 | 2.2kw |
操作方式 | 無線遙控手柄 |
電壓/頻率 | 3￠380V/50Hz |
重 量 | 約2500kg |
