性能特點 Equipment Advantages

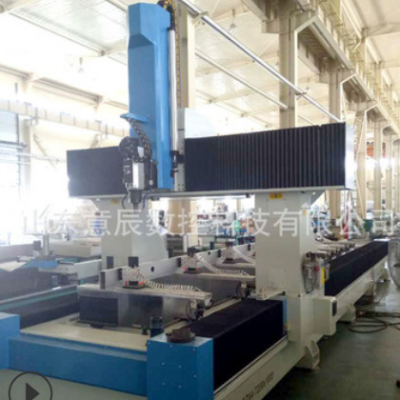

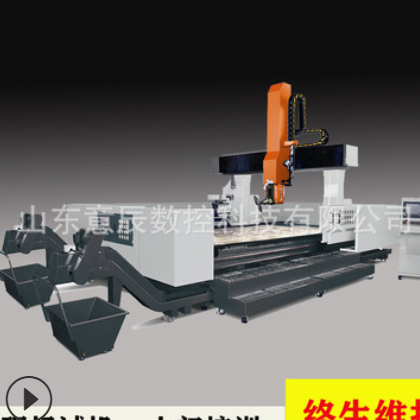

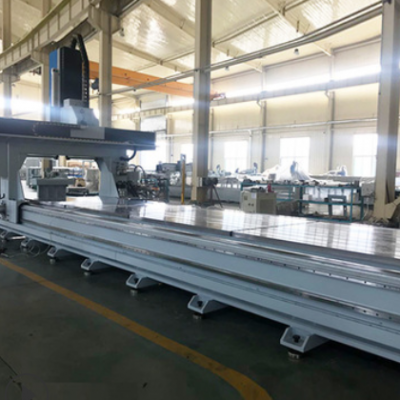

*采用具有五軸五聯動功能的數控雙擺頭,可以完成5面體的銑、鏜、鉆、攻螺紋和鋸切等工序內容的加工。
*適用于對各類車輛、軌道交通、及各種工業鋁材的三維空間五軸聯動加工，可以完成各種鋁型材上的孔、槽及輪廓形狀等工藝內容。
*采用進口高精度的雙擺頭,并配有大功率、高轉速的電主軸,主軸頭內錐孔為HSK63F接口,具備較高的單位時間內的金屬切削量。
*具有良好的用戶操作界面,可以完成復雜的五軸聯動加工,可以實現RTCP控制(五軸加工)功能。
*工作臺采用高強度鑄鐵件,床身、橫梁、溜板、滑枕等關鍵結構件均采用鋼板焊接件,運用有限元分析進行了分析計算,保證質量剛度比和優良的靜態及動態性能和熱態性能,鑄鐵工作臺面設有標準的T形槽,可以方便的定位安裝各種工裝夾具及工件。
*設有電主軸的水循環冷卻系統、進給傳動的自動潤滑系統及刀具的冷卻噴霧系統,確保機床的可靠運轉和精度穩定性。
*配置12工位旋轉刀具庫,自動換刀。
*可根據客戶需求定制不同規格機型。
技術參數 Technical Parameter
五軸數控龍門加工中心 WGT6512 (可非標定制) | |
行程 STROKE | |
X/Y/Z軸移動范圍 | 6000/1520/600mm |
主軸頭端面至工作臺面距離 | 0~600mm |
B軸擺動范圍 | ±185° |
C軸旋轉范圍 | ±320° |
工作臺 WORKTABLE | |
工作臺面積 （長×寬） | 6500×1200mm |
T型槽 | 7×22H7 |
加工范圍 PROCESSING RANGE | |
X向：立/臥X： | 6500/6400mm |
Y向：立/臥Y： | 1200mm |
Z向：立/臥Z： | 450/600mm |
進給 FEEDING | |
X/Y/Z軸移動速度 | 50m/30m/20m/min |
X/Y/Z軸進給電機扭矩 | 18.6×2/11.5/11.5N.m |
B/C軸旋轉速度 | 166.7/191.7°/s |
B/C軸大輸出扭矩 | 320/670N.m |
主軸 SPINDLE | |
主軸錐孔/刀柄規格 | HSK63F NO. |
主軸電機功率 | 12kw |
主軸大輸出扭矩/轉速 | 12.3N.m |
主軸轉速 | 18000 RPM |
刀庫 TOOLS | |
刀庫容量 | 12把(可完成自動換刀) |
其它OTHER | |
氣源壓力 | 6~7(kgf/cm2) |
用氣量 | 240L/min |
電器總?cè)萘?/span> | 50k VA |
機床凈重 | 13500kg |
