| 額定輸出直流電壓 | 0 -300V |
| 額定輸出直流電流 | 0 - 400A |
| 輸入電源 | 三相四線制( 380±5%、外加一根零線) 50-60Hz |
| 穩定電壓穩定電流的精度 | ±1% |
| 工作時間 | 0-9999分可任意設定(需在訂貨時說明) |
| 軟起動時間 | 0-180秒可調 |
| 負載等級 | “I” |
| 產地 | 中國 |
| 規格 | KGY3 |
| 類型 | 電泳電源 |
| 品牌 | 景旭航 |
| 型號 | 電泳電源 |
| 加工定制 | 是 |
二、技術參數與特點
1).主要技術參數：
![]()
額定輸出直流電壓 0 -300V
![]()
額定輸出直流電流 0 - 400A
![]()
輸入電源 三相四線制（380±5%、外加一根零線）50-60Hz
![]()
穩定電壓穩定電流的精度 ±1%
![]()
工作時間為 0-9999分可任意設定（需在訂貨時說明）
![]()
軟起動時間 0-180秒可調
![]()
負載等級 “I”
2)產品特點：
![]()
具有自動穩定電壓、穩定電流與軟啟動的功能，可避免大電流沖擊；
![]()
具有穩壓限流的功能，整流器在穩壓狀態下工作時，若因負載變化使負載電流超過10%時，整流器自動處于限流狀態；
![]()
具有高可靠的過流、短路保護功能，當負載電流超過額定值的50%時，本機會自動封鎖輸出脈沖，動作時間10ms并保持到關機；
![]()
具有缺相、超溫等多種保護功能；
![]()

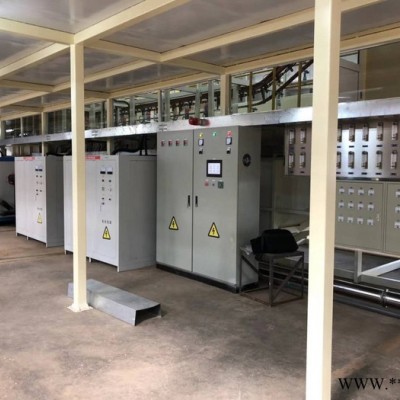

本系列整流器附有遠控箱或配有多臺機器使用的中央控制系統（需在訂貨時說明）；
![]()

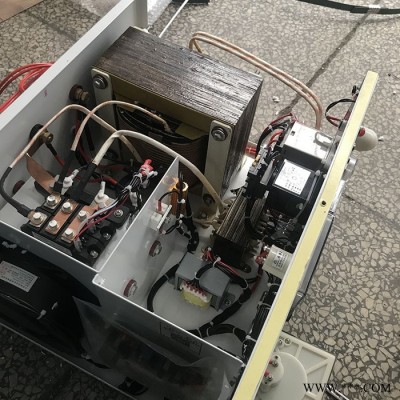

主電路采用開關電源，集成控制板采用多種防腐措施；
![]()

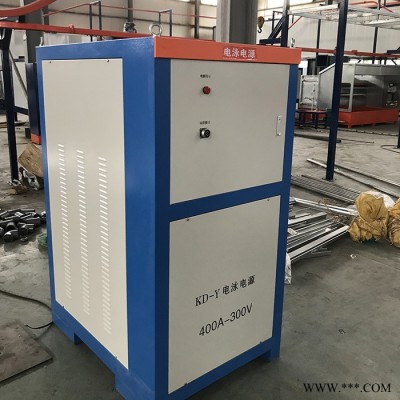

采用電腦CAD標準化設計，箱體噴磨砂塑，既防腐又美觀。
三、工作原理
1） 主電路

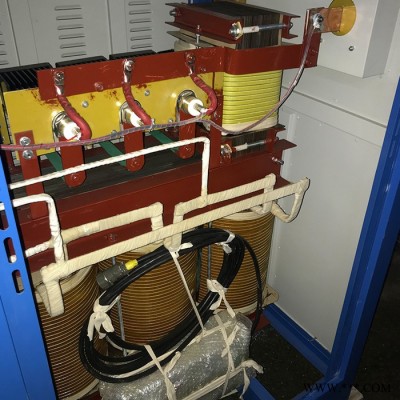

主電路變壓器原邊可控硅模塊調壓，副邊為橋式整流，輸出帶平衡濾波電抗器，使設備輸出低紋波，高效率。
2） 控制電路（控制原理圖）
![]()
控制電路從輸出部份分別取出電壓和電流信號，與穩壓穩流方式進行比較，經PI調節運算信號由IC進行處理后，向開關器件發出控制信號調節脈沖寬度，使系統滿足于使用要求；
