| 安裝方式 | 立式 |
|---|---|
| 刀具數量 | 16.0 |
| 定位精度 | ±0.05mm |
| 動力類型 | 機械傳動 |
| 類型 | 復合加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 12kw |
| 主軸轉速范圍 | 24000r/min |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 鋁合金型材 |
| 適用行業 | 鋁合金型材加工 |
| 布局形式 | 立式 |
| 品牌 | 明美數控 |
| 型號 | JGZX3-CNC-5000 |
| 加工定制 | 是 |

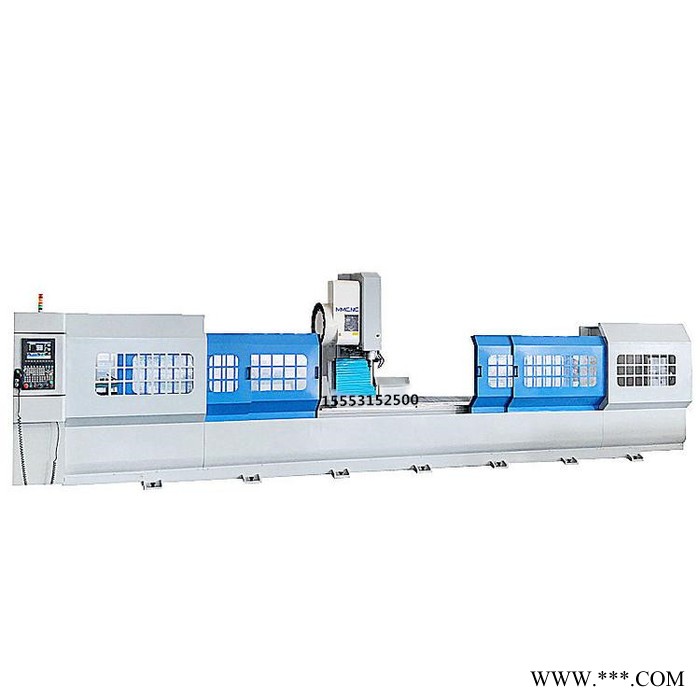

常熟 明美JGZX3-5000鋁型材數控加工中心 鋁型材數控鉆銑床 鋁幕墻高速三軸加工設備 工業鋁型材數控加工設備 熱銷
技術參數：
| 電源 | 380V 50Hz |
| 氣源壓力 | 0.6-0.8MPa |
| 總功率 | 16KW |
| 主軸轉速 | 8000rpm |
| 機械主軸功率 | 5.5kw |
| 工作臺 | T型工作臺 |
| 加工行程 | X5000mm Y450mm Z500mm |
| 進給速度 X/Y/Z | 48/25/10 m/min |
| 加工范圍 | 5000×450×500mm |
| 刀柄規格 | BT40 |
| 刀庫 | 16把刀位 |
| 潤滑 | 自動潤滑系統 |
| 冷卻 | 油霧泵 |
| 外形尺寸 | 8500x3300x2800mm |
| 重量 | 8500kg |
主要零部件使用品牌及規格
| 序號 | 零部件名稱 | 品牌屬地 | 備注 |
| 1 | 數控控制系統 | 新代 | 臺灣 |
| 2 | 主軸電機 | 建春 | 臺灣 |
| 3 | 電機 | 超同步 | 北京 |
| 4 | 伺服電機 | 安川 | 日本 |
| 5 | 減速機 | 新寶 | 日本 |
| 6 | 絲杠 | 臺灣 | ABBA |
| 7 | 三軸導軌 | 臺灣 | 上銀 |
| 8 | 齒條 | APEX | 臺灣 |
| 9 | 刀庫 | 圣杰 | 臺灣 |
| 10 | 氣動元件 | 臺灣 | 亞德客 |
| 11 | 電器件 | 法國 | 施耐德 |
| 12 | 配電柜 | 明美 | 新代大機箱 |
| 13 | 電纜 | 高柔屏蔽數控專用電纜 | |
| 14 | 主軸刀柄 | BT40 | |
常熟 明美JGZX3-5000鋁型材數控加工中心 鋁型材數控鉆銑床 鋁幕墻高速三軸加工設備 工業鋁型材數控加工設備 熱銷
設備特點
采用大功率全閉環主軸伺服電機與臺灣高精密機械主軸直接連接。
采用臺灣新代數控系統,具備斷電后上電繼續加工功能,配備專業CAD-CAM
編程軟件
采用圓盤式刀庫,容量16把刀,換刀時間僅需3秒,大大提高自動換刀效率。
采用名優高精度滾珠絲扛,導軌及齒條
集中潤滑采用間歇供給系統,刀具采用系統控制噴霧冷卻裝置,水循環系統裝置。
配置對刀裝置系統自動記憶。
主要電器件、斷路器、交流接觸器均采用法國施耐德產品。
機床主要部件采用鋼結構全部經過時效處理。
常熟 明美JGZX3-5000鋁型材數控加工中心 鋁型材數控鉆銑床 鋁幕墻高速三軸加工設備 工業鋁型材數控加工設備 熱銷
一、公司簡介：
山東明美數控機械有限公司始建于1995年，位于濟南經濟開發區，公司總占地面積70000平方米，建筑面積38000平方米，員工人數200余人。
作為知名的專業加工設備制造企業，集技術開發、機械制造、產品銷售于一體的現代化民營企業，全面服務鋁門窗幕墻，鋁木復合窗、鋁門窗、塑鋼門窗，板材類等工業鋁材的加工制造領域。公司主要產品有鋁工業型材數控加工中心、鋁工業型材大型龍門五軸數控加工中心，鋁型材大型龍門四軸數控加工中心，鋁型材三軸數控加工中心，數控鉆銑加工中心，鋁型材數控鉆銑床等系列產品的設計、研發、生產與制造。明美擁有精良的數控加工工中心、大型龍門刨床、臥式鏜床等100余臺專業機加工設備，生產實現了專業化，規模化的模式，形成系統、專業的生產裝配能力，技術與設備的精妙結合巧奪天工地締造了明美產品品質優質的基礎。
25年工業鋁加工設備制造經驗 選擇明美，明天更美好
