| X軸行程 | 6000mm |
|---|---|
| Y軸行程 | 450mm |
| Z軸行程 | 500mm |
| 外形尺寸 | 11000x3000x2800mm |
| 刀具庫 | 16刀位 |
| 夾具形式 | 氣動夾具 8組 |
| 安裝方式 | 立式 |
| 刀具數量 | 16 |
| 定位精度 | ±0.05 |
| 動力類型 | 機械傳動 |
| 類型 | 復合加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 5.5kw |
| 主軸轉速范圍 | 8000r/min |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 鋁型材 鋁工業型材 |
| 適用行業 | 航空航天 軌道交通 新能源輕量化 鋁型材加工 鋁幕墻型材加工 |
| 布局形式 | 立式 |
| 品牌 | 明美 |
| 型號 | JGZX3-CNC-6000 |
| 加工定制 | 是 |
◎適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異形孔等以及鋁型材的銑削、倒角、平面雕刻、剛性攻絲等工序的加工。

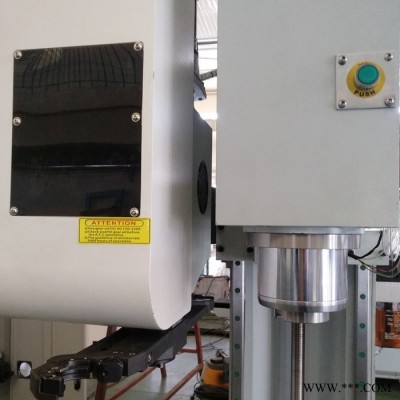

◎采用大功率全閉環主軸伺服電機與臺灣高精密機械主軸直接連接。
◎采用臺灣產10.4寸顯示器，21MA新代總線伺服控制系統，具備斷電后上電繼續加工功能，配備專業CAD-CAM編程軟件。
◎采用圓盤式刀庫，容量16把刀，換刀時間僅需3秒，大大提高自動換刀效率。
◎采用名優高精度滾珠絲扛，導軌及齒條。
◎雙定位設計，分別上料下料不停機，具有更高的加工效率。

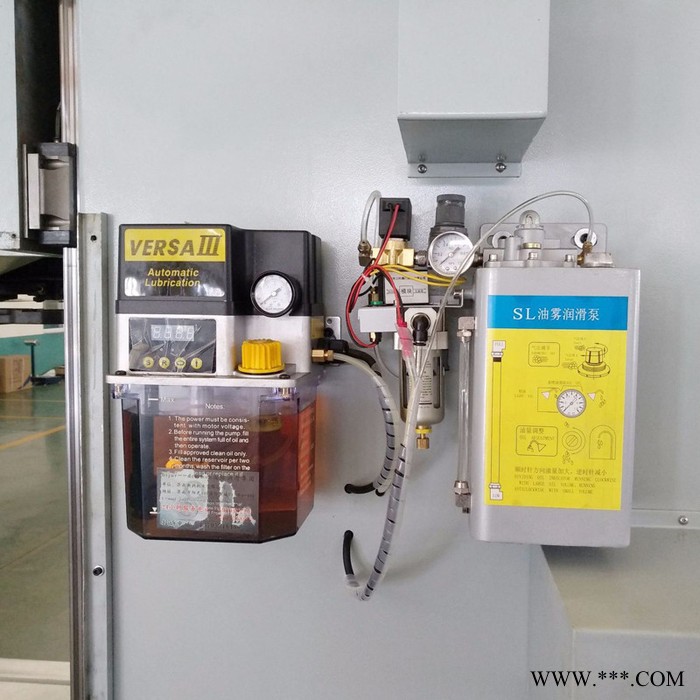

◎集中潤滑采用間歇供給系統，刀具采用系統控制噴霧冷卻裝置。
◎配置對刀裝置系統自動記憶。
◎主要電器件、斷路器、交流接觸器均采用法國施耐德產品。
◎機床主要部件采用鋼結構全部經過失效處理。
| 電源 | 380V 50Hz |
| 刀具類型 | BT40 |
| 工作壓力 | 0.6～0.8MPa |
| X軸行程 | 6000mm |
| Y軸行程 | 450mm |
| Z軸行程 | 500mm |
| 刀具庫 | 16刀位 |
| 外形尺寸 | 11000x3000x2800mm |
| 重量 | 約6200kg |
