| 表面處理 | 本色上防銹油、發黑、熱鍍鋅、電鍍鋅、達克羅等 |
|---|---|
| 產品規格 | M10-M60 |
| 公稱長度 | 依據圖紙或樣品定制生產 |
| 頭型 | 雙頭 |
| 品牌 | ALEX/艾力克斯 |
| 型號 | 42CrMo軌道雙頭螺栓 |
| 加工定制 | 是 |
| 材料等級 | 碳鋼、合金鋼、不銹鋼 |
電鍍鋅重型雙頭螺柱廠家，電鍍鋅重型雙頭螺柱工廠

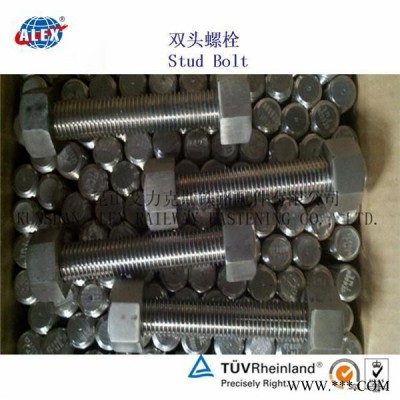

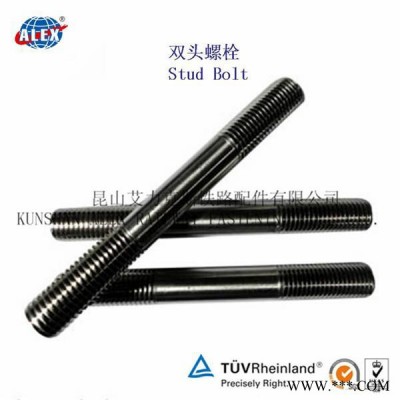

雙頭螺栓
一、螺栓概述
雙頭螺栓（Stud），也叫雙頭螺絲。用于連接機械的固定鏈接功能，雙頭螺栓兩頭都有螺紋，中間的螺桿，有粗的也有細的。一般用于礦山機械，橋梁，汽車，摩托車，鍋爐鋼結構，吊塔，大跨度鋼結構和大型建筑等。 螺栓特指直徑較大一些的螺絲，也可以沒有頭部，如雙頭螺栓。一般的，不叫“雙頭螺栓”而叫“雙頭螺柱”。雙頭螺柱最常用的形式是兩端有螺紋，中間是光桿。 最典型的用途：地腳螺栓、或者類似地腳螺栓的地方、較厚的連接，用普通螺栓無法實現的時候。規格標示：螺紋規格d=M12、公稱長度L=80mm、性能等級為4.8級等長雙頭螺栓完整標記為：GB/T901M12×80
主要用途：
1、用在主體為大型設備，需要安裝附件，比如視鏡、機械密封座、減速機架等。這時就用到雙頭螺栓，一端擰入主體，安裝好附件后另一端帶上螺母，由于附件是經常拆卸的，螺紋會磨損或損壞，使用雙頭螺栓更換會非常方便。 2、用于連接體厚度很大，螺栓長度非常長時，會用雙頭螺栓。 3、用于連接厚板和不便使用六角螺栓連接的地方，如混凝土屋架、屋面梁懸掛單軌梁懸掛件等。防松目的：實際工作中，外載荷有振動、變化、材料高溫蠕變等會造成摩擦力減少，螺紋副中正壓力在某一瞬間消失、摩擦力為零，從而使螺紋聯接松動，如經反復作用，螺紋聯接就會松弛而失效。因此，必須進行防松，否則會影響正常工作，造成事故。
基礎知識：雙頭螺栓是依照GB897-GB901標準制造，所用材質有：Q235、45#、40Cr、35CrMoA、Q345D，規格有： M3mm-M100mm，長度可根據用戶需要定制。
高強度雙頭螺栓，材質有35#、45#、35CrMoA、25Cr2MoV、304、316、304L、316L、2H、2HM、B7、B7M、B16、B8、8、B8M、8M，廣泛應用于電力、化工、煉油、閥門、鐵路、橋梁、鋼構、汽摩配件等領域 雙頭螺栓作用：一般用于礦山機械、橋梁、汽車、摩托車、鍋爐鋼結構、吊塔、大跨度鋼結構和大型建筑等。 雙頭螺栓的表示方法：一般雙頭螺栓表示為：M12×100 GB/T901-88(標準) 35#/35#(材質)8.8級/8級(調制級別)意思就是：直徑為=12mm 長度=100mm GB/T901-88采用的是國標(當然也可以根據需要采用行業標準) 雙頭螺栓標準:GB/T 900-1988 雙頭螺栓的簡介雙頭螺栓節省時間和成本所有雙頭螺栓的結構不用鉆孔，沖孔，車螺紋，鉚接，擰螺紋和精整等步驟，不斷擴展結構設計的應用潛力，大電流和較小的熔深。因此，可以焊接到很薄的板材上。螺柱焊的工件必須是從一側焊接。能在全位置焊接，借助于擴展器可以受限制的垂直隔板上。由于是短時間焊接且焊后很少變形，故不需要修整。因為焊接的結構不需要鉆孔，故不會造成泄漏。 接頭可以達到很高的強度，即螺柱焊的接頭強度大于螺柱本身強度。如何安裝雙頭螺栓良好的經濟性 對于其他焊接方法的優點，在于焊接功率上。對于批量生產的工件，標準的螺柱是低成本的。設備和焊槍具有多種類型，設備的購置費用相對較低。根據產品，可以制成多工位自動焊機，或高精度龍門式數控自動焊機。螺柱焊具有較高的質量再現率和較小的廢品率。但是，螺柱焊在應用中要注意其他熔化焊一樣，對鋼中的含碳量有一定限制對于結構鋼螺柱，按推薦的螺柱材料和母材組合可焊性施焊，否則螺柱和母材相互之間會有不熔性。推薦范圍以外的螺柱材料和母材組合要通過試驗確定可焊性和地腳螺栓產品設計要求進行相關檢驗評定可能性。 表面處理：雙頭螺栓一般都需要經過表面處理，螺栓表面處理的種類很多，一般常用的有電鍍、發黑、氧化、磷化、非電解鋅片涂層處理等。但是，電鍍緊固件在緊固件的實際使用中占有很大的比例。尤其在汽車、拖拉機、家電、儀器儀表、航天航空、通訊等行業和領域中使用更為廣泛。然而，對于螺紋緊固件來說，使用中不僅要求具有一定的防腐能力，而且，還必須保證螺紋的互換性，在這里也可稱之為旋合性。為了同時滿足螺紋緊固件在使用中要求的“防腐”和“互換”雙重使用性能，制定專門的電鍍層標準是非常必要的。 GB/T5267.1-2002[螺紋緊固件 電鍍層]標準是國家標準“緊固件表面處理”系列標準之一，該標準包括：GB/T5267.1-2002 [緊固件 電鍍層];GB/T5267.2-2002 [緊固件 非電解鋅片涂層] 兩標準。本標準等同采用國際標準ISO4042;1999 [螺紋緊固件電鍍層]。本標準代替GB/T5267-1985 [螺紋緊固件電鍍層]標準。 基本知識與保養：生產雙頭螺栓是需要固定的設配與機床加工的，當然其實加工程序還是相對簡單的，主要有一下工序：首先是需要拔料，拔料就是用拔料機將歪曲的的料拔直，經過這道工序之后才能進行下一道工序，下一道工序就是用切割機將拔直的很長的料按照客戶要求切割成客戶需要的長度，這就完成了第二道工序，第三道工序是將切割好的短料放在滾絲機上滾出來絲扣；到這里普通的雙頭螺栓就加工完了，當然如果需要其他要求，那還需要其他的工序。 一般知道的螺栓指的是直徑比較大一些的螺絲，按照這一說法螺絲相對螺栓來說，直徑就小很多了。雙頭螺栓沒有頭部，也有的稱之為雙頭螺柱。雙頭螺栓兩端都是有螺紋的，中間不含螺紋，中間為光桿子。雙頭螺栓用在大型設備上面比如減速機架。在實際運用的時候，外載荷會有震動加上氣溫的影響就會出現摩擦力變小，久而久之螺紋連接就會松弛而失效。所以在平時的時候需要做好雙頭螺栓的保養工作。雙頭螺栓或者是地腳螺栓在長時間機械摩擦力的作用下會出現問題，在出現問題的時候都要將發動機油底殼拆卸下來，認真檢查發動機軸瓦的使用情況，檢查軸瓦之間的間隙是否過大，如果間隙過大就要及時更換。在更換雙頭螺栓的時候也要更換連桿螺栓。一些大型設備比如制釘機在平時運行的時候如果發現發動機運行的不是很穩定的時候或者出現異響，也要及時停車檢查，以免出現更大的問題。 在每一次維修的時候，都要對新更換的雙頭螺栓和新更換的其他配件進行檢查，檢查的時候重點放在雙頭螺栓的頭部和導向部分，還得嚴格檢查螺紋每個部分有無裂紋或者是凹痕，還要查看雙頭螺栓的牙齒形狀，是否有改變。螺距有沒有異常，如果出現異常情況就堅決不能再使用了。在安裝連桿蓋的時候應該使用扭力扳手這個工具。必須要按照規定標準扭緊，扭力不可過大也不可過小，還要注意選擇配套廠家的雙頭螺栓和雙頭螺柱。
螺栓，機械零件，配用螺母的圓柱形帶螺紋的緊固件。螺栓：由頭部和螺桿（帶有外螺紋的圓柱體）兩部分組成的一類緊固件，需與螺母配合，用于緊固連接兩個帶有通孔的零件。這種連接形式稱螺栓連接。如把螺母從螺栓上旋下，又可以使這兩個零件分開，故螺栓連接是屬于可拆卸連接。
按連接的受力方式分：分普通的和有鉸制孔用的。按頭部形狀分：有T型的，扁頭的，雙頭的，六角頭的，圓頭的，方形頭的，沉頭的等等。其中六角頭是最常用的。一般沉頭用在要求連接的地方。應用非常廣泛。
螺栓有很多叫法，每個人的叫法可能都不同，有人叫成螺釘，有人叫成螺栓釘，有人叫成標準件，有人叫成緊固件。雖然有這么多叫法，但意思都是一樣的，都是螺栓。螺栓是緊固件的通用說法。螺栓的原理是利用物體的斜面圓形旋轉和摩擦力的物理學和數學原理，循序漸進地緊固器物機件的工具。
螺栓在日常生活當中和工業生產制造當中，是少不了的，螺栓也被稱為工業之米。可見螺栓的運用之廣泛。螺栓的運用范圍有：電子產品，機械產品，數碼產品，電力設備，機電機械產品。船舶，車輛，水利工程，甚至化學實驗上也有用到螺栓。反正是超多地方都有用到螺栓的。特如數碼產品上面用到的精密螺栓。DVD，照相機、眼鏡、鐘表、電子等使用的微型螺栓;電視、電氣制品、樂器、家具等之一般螺栓;至于工程、建筑、橋梁則使用大型螺栓、螺帽;交通器具、飛機、電車、汽車等則為大小螺栓并用。螺栓在工業上負有重要任務，只要地球上存在著工業，則螺栓之功能永遠重要。
二、螺栓標志、性能等級
（1）、標志。六角頭螺栓和螺釘（螺紋直徑≥5mm）。需在頭部頂面用凸字或凹字標志，或在頭部側面用凹字標志。包括性能等級、廠標。碳鋼：強度等級標記代號由“·”隔開的兩部分數字組成。標記代號中“·”前數字部分的含義表示公稱抗拉強度，如4.8級的“4”表示公稱抗拉強度400N/MM2的1/100。標記代號中“·”和點后數字部分的含義表示屈強比，即公稱屈服點或公稱屈服強度與公稱抗拉強度之比。如4.8級產品的屈服點為320 N/mm2。不銹鋼產品強度等級標志由“—”隔開的兩部分組成。標志代號中“—”前符號表示材料。如：A2，A4等標志“—”后表示強度，如：A2-70
（2）、等級。碳鋼：公制螺栓機械性能等級可分為：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10個性能等級。不銹鋼分為60,70,80(奧氏體)；50,70,80,110(馬氏體)；45,60（鐵氏體）三類。
三、目前市場螺栓標準件主要有碳鋼、不銹鋼、銅三種材料。
（一）碳鋼。我們以碳鋼料中碳的含量區分低碳鋼，中碳鋼和高碳鋼以及合金鋼。
1、低碳鋼C%≤0.25%國內通常稱為A3鋼。國外基本稱為1008，1015，1018，1022等。主要用于4.8級螺栓及4級螺母、小螺栓等無硬度要求的產品。（注：鉆尾釘主要用1022材料。）
2、中碳鋼0.25%
3、高碳鋼C%>0.45%。目前市場上基本沒使用
4、合金鋼：在普碳鋼中加入合金元素，增加鋼材的一些特殊性能：如35、40鉻鉬、SCM435，10B38。芳生螺絲主要使用SCM435鉻鉬合金鋼，主要成分有C、Si、Mn、P、S、Cr、Mo。
（二）不銹鋼。
主要分奧氏體（18%Cr、8%Ni）耐熱性好，耐腐蝕性好，可焊性好。A1，A2，A4
馬氏體、13%Cr耐腐蝕性較差，強度高，耐磨性好。C1，C2，C4鐵素體不銹鋼。18%Cr鐓鍛性較好 ，耐腐蝕性強于馬氏體。目前市場上進口材料主要是日本產品。按級別主要分SUS302、SUS304、SUS316。
（三）銅。常用材料為黃銅…鋅銅合金。市場上主要用H62、H65、H68銅做標準件。
螺栓按照材料分：碳鋼的級別與不銹鋼的級別不一樣。
碳鋼常用的有：3.6級，4.6級，4.8級，5.6級5.8級6.8級8.8級9.8級10.9級12.9級，可以查GB/T3098.1-2000版。
每種級別都有自己的規定，包括材料牌號，產品硬度，抗拉強度，屈服強度，破壞扭力等。
比如以9.8級螺栓為例：9指材料的公稱抗拉強度為900N/mm2（取第一位數字9），8指屈服強度與抗拉強度的比值0.8（取小數點后的一位8），這兩個數中間加點就表示9.8。其硬度HV290-360.
四、各種螺栓技術參數
依相關標準，螺栓性能等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級，其中8.8級及以上螺栓材質為低碳合金鋼或中碳鋼并經熱處理（淬火、回火），通稱為高強度螺栓，其余通稱為普通螺栓。螺栓性能等級標號有兩部分數字組成，分別表示螺栓材料的公稱抗拉強度值和屈強比值。例如：
性能等級4.6級的螺栓，其含義是：
1、螺栓材質公稱抗拉強度達400MPa級；
2、螺栓材質的屈強比值為0.6
3、螺栓材質的公稱屈服強度達400×0.6=240MPa級
性能等級10.9級高強度螺栓，其材料經過熱處理后，能達到：
1、螺栓材質公稱抗拉強度達1000MPa級；
2、螺栓材質的屈強比值為0.9；
3、螺栓材質的公稱屈服強度達1000×0.9=900MPa級
螺栓性能等級的含義是國際通用的標準，相同性能等級的螺栓，不管其材料和產地的區別，其性能是相同的，設計上只選用性能等級即可。
強度等級所謂8.8級和10.9級是指螺栓的抗剪切應力等級為8.8GPa和10.9GPa
8.8公稱抗拉強度800N/MM2公稱屈服強度640N/MM2
一般的螺栓是用"X.Y"表示強度的，
X*100=此螺栓的抗拉強度，
X*100*（Y/10）=此螺栓的屈服強度
（因為按標識規定：屈服強度/抗拉強度=Y/10）
如4.8級
則此螺栓的抗拉強度為：400MPa
屈服強度為：400*8/10=320MPa
| 序號 | 機械性能和物理性能 | 性能等級 | ||||||||||||
| 3.6 | 4.6 | 4.8 | 5.6 | 5.8 | 6.8 | 8.81） | 9.8 | 10.9 | 12.9 | |||||
| d≤163） | d＞163） | |||||||||||||
| 1 | 公稱抗拉強度N/mm2 | 300 | 400 | 500 | 600 | 800 | 800 | 900 | 1000 | 1200 | ||||
| 2 | 最小抗拉強度N/mm2 | 330 | 400 | 420 | 500 | 520 | 600 | 800 | 830 | 900 | 1040 | 1220 | ||
| 3 | 維氏硬度HV F≥98N | min | 95 | 120 | 130 | 155 | 160 | 190 | 250 | 255 | 290 | 320 | 385 | |
| max | 2206) | 250 | 320 | 335 | 360 | 380 | 435 | |||||||
| 4 | 布氏硬度HB F=30 D2 | min | 90 | 114 | 124 | 147 | 152 | 181 | 238 | 242 | 276 | 304 | 366 | |
| max | 2096) | 238 | 304 | 318 | 342 | 361 | 414 | |||||||
| 5 | 洛氏硬度HR | min | HRB | 52 | 67 | 71 | 79 | 82 | 89 | / | / | / | / | / |
| HRC | / | / | / | / | / | / | 22 | 23 | 28 | 32 | 39 | |||
| max | HRB | 95.06) | 99.5 | / | / | / | / | / | ||||||
| HRC | / |
| 32 | 34 | 37 | 39 | 44 | |||||||
| 6 | 表面硬度HV 0.3 max | / | 7) | |||||||||||
| 7 | 屈服點N/mm2 | 公稱 | 180 | 240 | 320 | 300 | 400 | 480 | / | / | / | / | / | |
| min | 190 | 240 | 340 | 300 | 420 | 180 | / | / | / | / | / | |||
| 8 | 規定非比例伸長應力N/mm2 | 公稱 | / | / | 640 | 640 | 720 | 900 | 1080 | |||||
| min | / | / | 640 | 660 | 720 | 940 | 1100 | |||||||
| 9 | 保證應力N/mm2 | 0.94 | 0.94 | 0.91 | 0.93 | 0.9 | 0.92 | 0.91 | 0.91 | 0.90 | 0.88 | 0.88 | ||
| 180 | 225 | 310 | 280 | 380 | 440 | 580 | 600 | 650 | 830 | 970 | ||||
| 10 | 破壞扭矩MB,N.m min | / | 按GB/T3098.13規定 | |||||||||||
| 11 | 斷后伸長率% min | 25 | 22 | / | 20 | / | / | 12 | 12 | 10 | 9 | 8 | ||
| 12 | 斷面收縮率% min | / | 52 | 48 | 48 | 44 | ||||||||
| 13 | 沖擊吸收功Aku,min |
| 25 |
| 30 | 30 | 25 | 20 | 15 | |||||
| 14 | 頭部堅固性 | 不得斷裂 | ||||||||||||
| 15 | 螺紋未脫碳層的最小高度E | / | 1/2H1 | 2/3H1 | 3/4H1 | |||||||||
| 16 | 全脫碳層的最大深度G,mm | / | 0.015 | |||||||||||
| 17 | 再回火后的硬度 | / | 回火前后硬度均值之差不大于20HV | |||||||||||
| 18 | 表面缺陷 | 按GB/T 5779.1或GB/T 5779.3規定 | ||||||||||||
五、螺栓生產質量保證
昆山艾力克斯的螺栓生產非常注重質量控制和管理。我們的螺栓生產完全按照ISO9001-2008質量體系來控制，我們還獲得鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的螺栓產品品質，達到客戶的要求。
昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：
1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。
2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。
3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。
4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。
六、螺栓生產廠家簡介
作為中國鐵路器材、鐵路配件行業的生產和銷售企業，昆山艾力克斯鐵路配件有限公司還供應軌道扣件系統、螺紋道釘、勾頭道釘、軌道螺栓、隧道管片螺栓、地腳螺栓、T型螺栓、魚尾螺栓、螺母螺帽、墊圈墊片、彈條、扣板、彈片、魚尾板、鐵墊板、鐵墊板基座、軌道防爬器、鐵路橋梁預埋件、預埋鐵座、尼龍軌距塊、尼龍?zhí)坠堋⑺芰咸坠堋⑾鹉z墊板、塑膠墊板、鋼軌、道岔、鋼枕、火車閘瓦等。我們要經過努力讓中國高鐵走出去！！！讓全世界都享受到中國鐵路事業給他們帶去的舒適、便捷和優質服務。
七、螺栓生產車間
八、螺栓檢測
九、螺栓包裝出貨
十、螺栓制造工廠簡介
目前公司擁有120多套生產和檢測設備，其中設備主要有25噸~2500噸的壓力機（沖床）共計27臺，滾絲機6臺，注塑機10臺，硫化機15臺，鑄造生產線3條，網帶式熱處理生產線3條。電鍍鋅重型雙頭螺柱廠家，電鍍鋅重型雙頭螺柱工廠
