| 加工定制 | 是 |
|---|---|
| 含量≥ | 100（％） |
| 材質 | 陶瓷 |
| 廠商 | 五豐陶瓷 |
| 執行質量標準 | HG/T 3683.1-2000 |
| 密度 | 1.4（g/cm3） |
| 加工定制:是 | 含量≥:100（％） |
| 材質:陶瓷 | 廠商:五豐陶瓷 |
| 密度:1.4（g/cm3） | 執行質量標準:HG/T 3683.1-2000 |

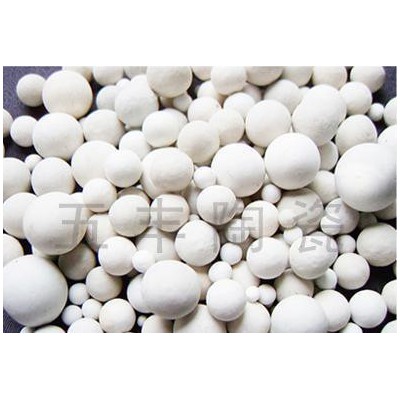

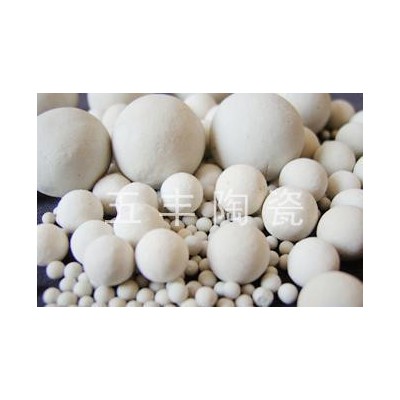

開孔瓷球
開孔瓷球是我公司在惰性氧化鋁瓷球的基礎上開發的新產品，它以球體直徑為軸心進行開孔，既具有一定的機械強度、化學穩定性和熱穩定性，又增加了比表面積和空隙率，從而增加了物料的分散性和通量，降低了系統的阻力。可廣泛用于石油、化工和天然氣等行業替代惰性氧化鋁瓷球作催化劑的覆蓋支撐填料。
開孔瓷球是根據填料的傳質效果和介質，通過對填料層流體特性的研究，在惰性瓷球的基礎上通過外形改造設計制成的一種新型支承、覆蓋用球形填料。其主要原理為：采用剛玉和莫來石為產品主晶相，以長石玻璃和高嶺土燒結體為結構橋梁，利用了氧化鋁燒結體剛玉和莫來石晶體的高機械強度、耐高溫、耐急冷急熱特性、抗氧化、耐磨損、極低的化學活性、耐強酸堿腐蝕等。
開孔瓷球以球體直徑開設單個或多個圓孔，解決了單個球體的回旋阻力問題。曲紋型開孔瓷球條紋或凸點外凸表面，提高了填料層的空隙率和比表面積，液體再分布能力強，汽液分散性能優良，與惰性氧化鋁瓷球相同條件下的使用性能比較，空隙率增大12%，接觸比表面積增大25%，阻力減少15%。同時可以容納、截留焦粉、膠質、重金屬雜質，避免其沉積在催化劑床層結焦、毒害催化劑。
該產品自投放市場以來，深受用戶青睞和好評。經用戶使用證明，在同一反應器、反應爐中，同等操作條件下，與原來的覆蓋支撐材料相比，汽液分布更均勻，流量明顯增大，系統阻力明顯降低，且催化劑不結塊，不燒焦，從而延長了催化劑的使用壽命。
產品廣泛應用于冶煉、化肥、煉油、石化等行業耐高溫、耐腐蝕場合起支撐、覆蓋催化劑作用。**質量技術監督局連續三年對產品進行抽樣檢查，產品質量合格率**。
產品嚴格執行**標GBT3683.3-2000《工業瓷球開孔瓷球》,各項技術指標均優于GBT3683.3標準。
化學成份
化 學 成 份 | 含 量 要 求 |
AL2O3 | （標稱值+4）% |
AL2O3+SiO2 | ≥90% |
Fe2O3 | <1% |
物理化學性能
AL2O3含量 | 長石質 | 長石-莫來石質 | 莫來石質 | 莫來石-剛玉質 | 剛玉質 | |
20-25 | 25-45 | 45-70 | 70-90 | >90 | ||
吸水率，% | < 3 | < 1 | ||||
耐酸度，% | >98 | |||||
耐堿度，% | >80 | >82 | >85 | >90 | >95 | |
耐溫度急變，% | >250 | >300 | >500 | >700 | >800 | |
耐溫度，% | >1300 | >1400 | >1500 | >1600 | >1700 | |
抗壓 強度 N/顆 | Φ6 | >200 | >250 | >300 | >400 | >500 |
Φ8 | >420 | >460 | >520 | >600 | >800 | |
Φ10 | >450 | >500 | >600 | >800 | >1000 | |
Φ13 | >600 | >650 | >700 | >1000 | >1200 | |
Φ16 | >700 | >800 | >1000 | >1200 | >1300 | |
Φ20 | >1100 | >1200 | >1500 | >2000 | >2300 | |
Φ25 | >1200 | >1500 | >1800 | >2200 | >2600 | |
Φ30 | >1600 | >1800 | >2600 | >3000 | >3200 | |
Φ38 | >1800 | >2000 | >3500 | >4500 | >4800 | |
Φ50 | >3500 | >4000 | >5000 | >5800 | >6200 | |
Φ60 | >4200 | >5000 | >6200 | >7000 | >7800 | |
Φ75 | >5200 | >5800 | >7200 | >8000 | >8500 | |
