| 測力范圍 | 0.2kN～60kN |
|---|---|
| 試驗速度 | 2～100mm/min |
| 夾持試樣厚度 | 0.05～3mm |
| 杯突值分辨率 | 0.01mm |
| 材質 | 多種 |
| 測量精度 | ±1% |
| 產地 | 山東 |
| 電壓 | 380V |
| 負荷 | 60KN |
| 外形尺寸 | 可定制 |
| 用途 | 檢測材料的延展性 |
| 品牌 | 聯工檢測 |
| 型號 | GBC-60W |
一、設備型號及名稱

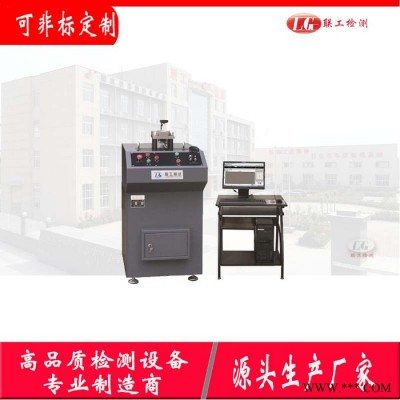

GBC-60W微機控制杯突沖杯試驗機
二、設備用途
本機采用機電一體化設計，外觀整潔、大方，是對金屬薄板和帶材進行工藝性能試驗的精密設備，可實現用國標GB/T 4156《金屬材料 薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，還可實現用GBT24183《金屬材料制耳試驗方法》、GB5125《有色金屬沖杯試驗方法》檢驗有色金屬板的各向異性，更換相關模具還可根據國標GBT9753《色漆和清漆 杯突試驗》、GBT15825《金屬薄板成型性能與試驗方法》對相關材料進行試驗。
所謂杯突試驗即用一定規格的鋼球或球狀沖頭，向周邊具有10kN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度（mm），即為板材的杯突值，此杯突值用來判斷材料的塑性變形性能。
沖杯試驗是使薄板、帶材的圓片（?55、?100）試樣壓緊于壓邊圈與沖模之間，在沖頭施加的沖力作用下，沿徑向產生延伸及彎曲塑性變形而一次拉延成圓柱杯，用來測定材料以制耳率為標志的各向異性。
試樣為圓盤狀，圓盤試樣與沖頭直徑的拉延比為1.8。
三、主要技術參數
1、試驗力：60kN
2、測力范圍：0.2kN～60kN
3、試驗準確度：±1％
4、試驗速度：2～100mm/min （任一速率恒速控制）
5、夾持試樣厚度：0.05～3mm （高精度傳感器，可實現超薄板材試驗）
6、加緊活塞行程：40mm
7、杯突值分辨率：0.01mm
