| 產品用途 | 印刷廠、造紙廠等 |
|---|---|
| 型號 | 金葉雙刀1200 |
| 產地 | 青島 |
| 分切速度 | 300 |
| 外形尺寸 | 14500*4500*2300 |
| 用途 | 切斷 |
| 種類 | 分切機 |
| 重量 | 19000 |
| 總功率 | 90 |
| 最大收卷直徑 | 1600 |
| 最大原料直徑 | 1600 |
| 最大原料寬度 | 1200 |
| 品牌 | 金葉雙刀 |
| 加工定制 | 是 |
一、設備參數
| 切紙型式及刀次 | 雙回轉 （上下刀，同時回切） **大刀次——450刀m/min | |
| 車速 | 設計車速 | 260m/min |
| 切紙車速 | 250m/mim | |
| 切紙長度 | 設計切紙長度 | 1600mm |
| 實際切紙長度 | 1450mm | |
| **小切紙長度 | 500mm | |
| 切紙厚度 | 50-60g | |
| 切紙精度 | ±0.3mm | |
| 收紙臺高 | 1200mm | |
| 機器體積 | 12.5*4*2.3(M) | |
| 注：（驗收標準：要求長1092mm規格，厚度350g涂布白板紙；不同克重的紙，不同長度的紙，切紙速度不同。） | ||
| 機械部分 | |
| 1 | 主機箱體為250鑄鐵鑄造而成，橫切底座為25mm鋼板焊接而成。 |
| 2 | 刀軸采用45#鋼，精加工而成，刀軸經過高精度靜平衡處理。 |
| 3 | 齒輪采用20鉻鉬鈦，精度等級（6-7）級，硬度（58-62）。刀尖周長為500mm。 |
| 4 | 主機部分刀軸軸承為進口軸承，出紙部位，上下動力輥的軸承均為進口軸承。 |
| 5 | 紙張反彎曲調直裝置一套。 |
| 6 | 吸粉塵裝置一套。 |
| 7 | 觸摸屏顯示切速、切紙數量、電流等，操作簡易方便。 |

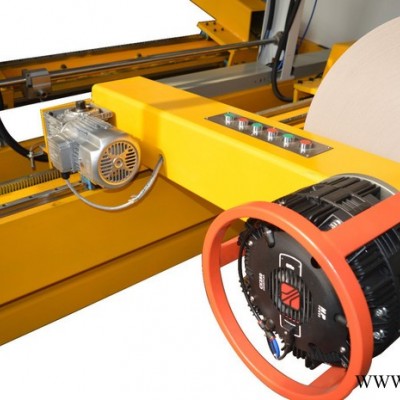

| 8 | 無軸液壓支架，工作承載重量1500kg（單臂承載重量）。剎車采用多點方式剎車，保證紙卷運轉的平穩。 |
| 9 | 液壓支架參數： 切紙廠（錐型夾頭） 造紙廠（定型夾頭，尺寸由需方廠家提供） 注：以下內容客戶務必填寫： 夾頭尺寸： **大夾紙重量： **大夾紙直徑： **小夾紙寬度： **大夾紙寬度： 填寫人： |

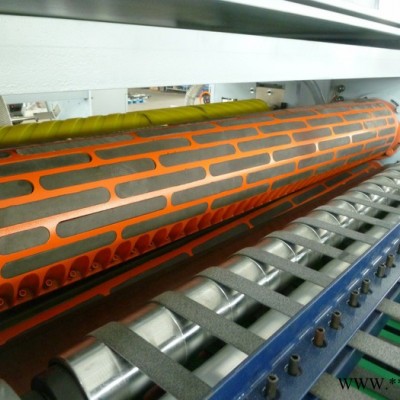

| 10 | 引紙部分為橫向國際16#槽鋼，豎向國際20#槽鋼；引紙輥為鋁輥，對紙張有很好的吸附力。 |
| 11 | 理紙部分為一向手動移動，兩向電動或氣動理紙方式，縱向為電機推板方式。 |
| 1 | 橫切電機（意大利）39.4kw一臺，進紙電機7.5kw，油泵一臺，反彎曲減速機0.18kw，出紙電機1.5kw，升降電機1.1kw，液壓站電機3.7kw，整理機60r/min。 |
| 2 | 德國伺服控制系統一臺，高精度編碼器（德國sick，分貝率達到十萬分之一），臺達變頻器，施耐德低壓電器控制件等。電器柜獨立放置，較大空間確保各部分性能干擾降到**小，配備一套電器自動保護系統（設備出現異常情況時自動跳保護）。 |
| 3 | 自動張力系統控制為張力傳感器控制，反應靈敏，保證紙張裁切精度 |
| 4 | 插標機或人工計數鳴笛手動插標 |
| 5 | 螺旋刀軸上使用的是：螺旋刀具尺寸：1450mm |
| 6 | 設備交付后，賣方提供技術文件，包括電器圖及使用說明書。 |
