| 材質(zhì) | 硅酸鋁 |
|---|---|
| 產(chǎn)地 | 河北 |
| 導(dǎo)熱系數(shù) | 0.035 |
| 等級 | A級不燃 |
| 類別 | 硅酸鋁纖維毯 |
| 使用溫度 | 1000 |
| 形態(tài) | 層狀 |
| 形狀 | 卷材 |
| 執(zhí)行質(zhì)量標(biāo)準(zhǔn) | 國標(biāo) |
| 芯材 | 硅酸鋁 |
| 耐火溫度 | 1000-800℃ |
| 品牌 | 路亞新科 |
| 加工定制 | 是 |
| 質(zhì)量認(rèn)證 | 咨詢客服 |

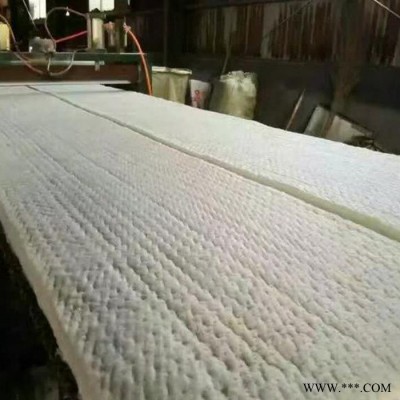

硅酸鋁生產(chǎn)工藝：
硅酸鋁針刺纖維毯即硅酸鋁針刺毯，是保溫耐火材料的一種，采用不同材質(zhì)的原料（如焦寶石、SiO?、Al?O3、粉混配等）高溫融熔所成纖維經(jīng)沉降針刺、熱定型、縱橫切、打卷等工序制成。
產(chǎn)品材質(zhì)外觀：
該產(chǎn)品顏色潔白、尺寸規(guī)整、集耐火、隔熱、保溫功能于一體，不含任何潔白劑，在中性、氧化氣氛下長期使用時，硅酸鋁針刺毯仍能保持良好的抗拉強(qiáng)度、韌性和纖維結(jié)構(gòu)。硅酸鋁針刺毯質(zhì)地均勻，表面平整，纖維長，渣球含量低，使其纖維交織程度，抗分層、性能、抗風(fēng)蝕、柔韌性及抗拉強(qiáng)度等性能均有全面提高，減少了材料損耗。因本身不含粘結(jié)劑，所以大大提高了耐熱程度。不同容重、不同厚度的硅酸鋁毯，為用戶提供了寬闊的選材范圍，以獲得隔熱結(jié)構(gòu)和節(jié)能效益
常用型號：
容重(密度) 90-130kg/m3
規(guī)格15000×610×10(mm)、7200×610×20(mm)、6000×610×30(mm)、4500×610×40(mm)、3000×610×50(mm)、3600×610×50（mm），其他型號可定做。
分類及工作溫度：
根據(jù)生產(chǎn)工藝不同可分為甩絲針刺毯和噴吹針刺毯；根據(jù)原料及配方的不同可分為：普通型、標(biāo)準(zhǔn)型、鋯鋁型、含鋯型。
--普通型硅酸鋁針刺毯1100℃
--標(biāo)準(zhǔn)型硅酸鋁針刺毯1260℃
--鋯鋁型硅酸鋁針刺毯1360℃
--含鋯型硅酸鋁針刺毯1430℃
應(yīng)用：
--電力鍋爐、汽輪機(jī)及核電隔熱；
--高溫管道、異型管道、工業(yè)窯爐壁襯；
--化工工業(yè)高溫反應(yīng)設(shè)備及加熱設(shè)備的壁襯；
--焊接件消除應(yīng)力的隔熱；
--性金屬鑄件消除應(yīng)力的隔熱；
--窯爐爐門、頂蓋的隔熱；
--高溫過濾材質(zhì)。
技術(shù)特性:
--低導(dǎo)熱率、低熱容量
--優(yōu)良的熱穩(wěn)定性及抗熱震性
--優(yōu)良的抗拉強(qiáng)度
--優(yōu)良的隔熱、防火、吸音性
技術(shù)參數(shù)：
| 項(xiàng)目品名 | 普通型 | 標(biāo)準(zhǔn)型 | 鋯鋁型 | 含鋯型 | |
| 分類溫度℃ | 1100 | 1260 | 1360 | 1430 | |
| 工作溫度℃ | <1000 | 1050 | 1200 | 1350 | |
| 顏色 | 白 | 潔白 | 潔白 | 潔白 | |
| 體積密度 Kg/m3 | 96 128 | 96 128 | 96 160 | 96 160 | |
| **線收縮（%）（保溫24小時，體積密度128 Kg/m3） | -4（1000℃） | -3（1000℃） | -3（1000℃） | -3（1000℃） | |
| 各熱面溫度下導(dǎo)熱系數(shù)（w/n.k） 體積密度128Kg/m3 | 0.09（400℃） 0.176（800℃） | 0.09（400℃） 0.176（800℃） | 0.132（600℃） 0.22（1000℃） | 0.76（600℃） 0.22（1000℃） | |
| 抗拉強(qiáng)度Mpa (體積密度128Kg/m3) | 0.08-0.12 | 0.08-0.12 | 0.08-0.12 | 0.08-0.12 | |
| 化 學(xué) 組 成 % | AL2O3 | 42-44 | 45-46 | 45-46 | 39-40 |
| AL2O3+SIO2 | 96 | 97 | － | － | |
| AL2O3+SIO2+ZrO2 | － | － | 99 | 99 | |
| ZrO2 | － | － | 5-7 | 15-17 | |
| Fe2O3 | <1.2 | <1.0 | 0.2 | 0.2 | |
| Na2O+K2O | ≤0.5 | ≤0.5 | 0.2 | 0.2 | |
